Holmtreppen

Diese Treppen können als Zweiholmtreppe oder Mittelholmtreppe konstruiert werden. Die Lage der Stahlholme kann unterschiedlich sein und wird im Grundriss festgelegt. Das Treppenprogramm bietet die Möglichkeit Wandbefestigungen/Wandanker zu platzieren. Querholme zur Aussteifung einzufügen, sowie weitere Wandanker frei zu platzieren. Zu diesen Bauteilen werden die relevanten Stemmpläne bzw. Maße ausgegeben. Alle Holmteile werden als Schablone 1:1 sowie als Textdatei zur Übergabe an Fertigungsmaschinen (z.B. Sägeautomaten) ausgegeben.
Die Holmprofile können konturfolgend, abgeschrägt oder eckig zu der Treppengeometrie angepasst werden. Der Holm kann entlang einer frei gezeichneten Kontur (Polylinie) laufen. Die Auswahl aller gängigen Holmprofile kann durch hinzufügen neuer Holmvarianten kundenspezifisch ergänzt werden. Die Holmbemaßung kann auf Schnitt- oder Gesamtmaß voreingestellt werden. Weiterhin werden Holmdetailparameter (z.B. Gummiplatte zwischen Holm/Stufe, Fußplatte ..) berücksichtigt. Die aufgehenden Holmteile können einfach über die Stufenverziehung in ihrer Lage verändert werden oder mit Programmroutinen geschoben bzw. gedreht werden. In der seitlichen Abwicklung werden die Holmprofile mit Stufen für die Geländerbefestigung projiziert dargestellt.
Alle Stahlholmtreppen sind in Ihrer waren Größe gezeichnet und werden 2D und 3D dargestellt.

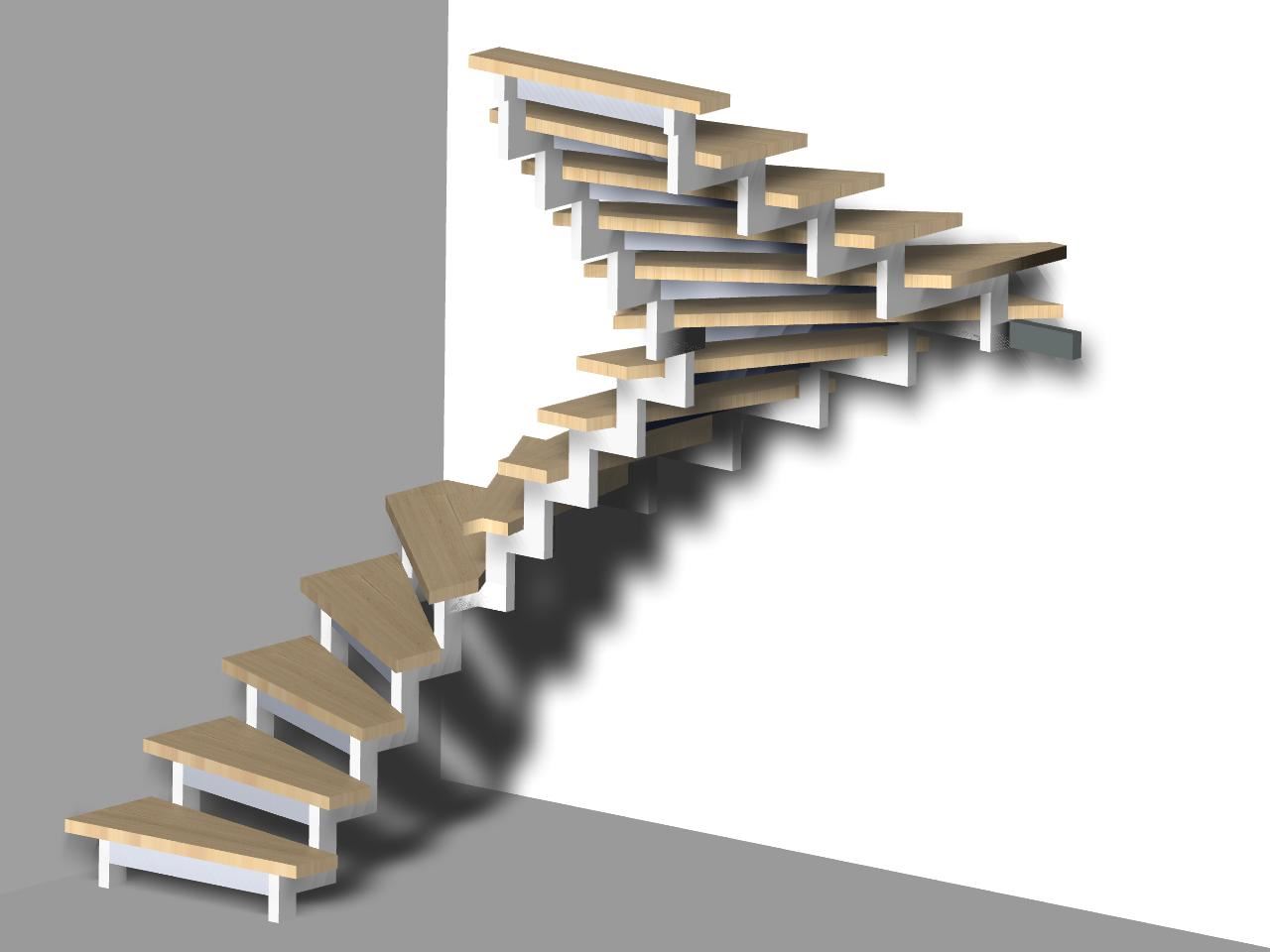

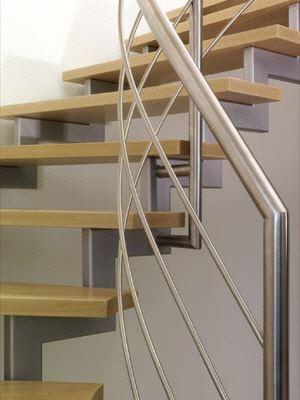

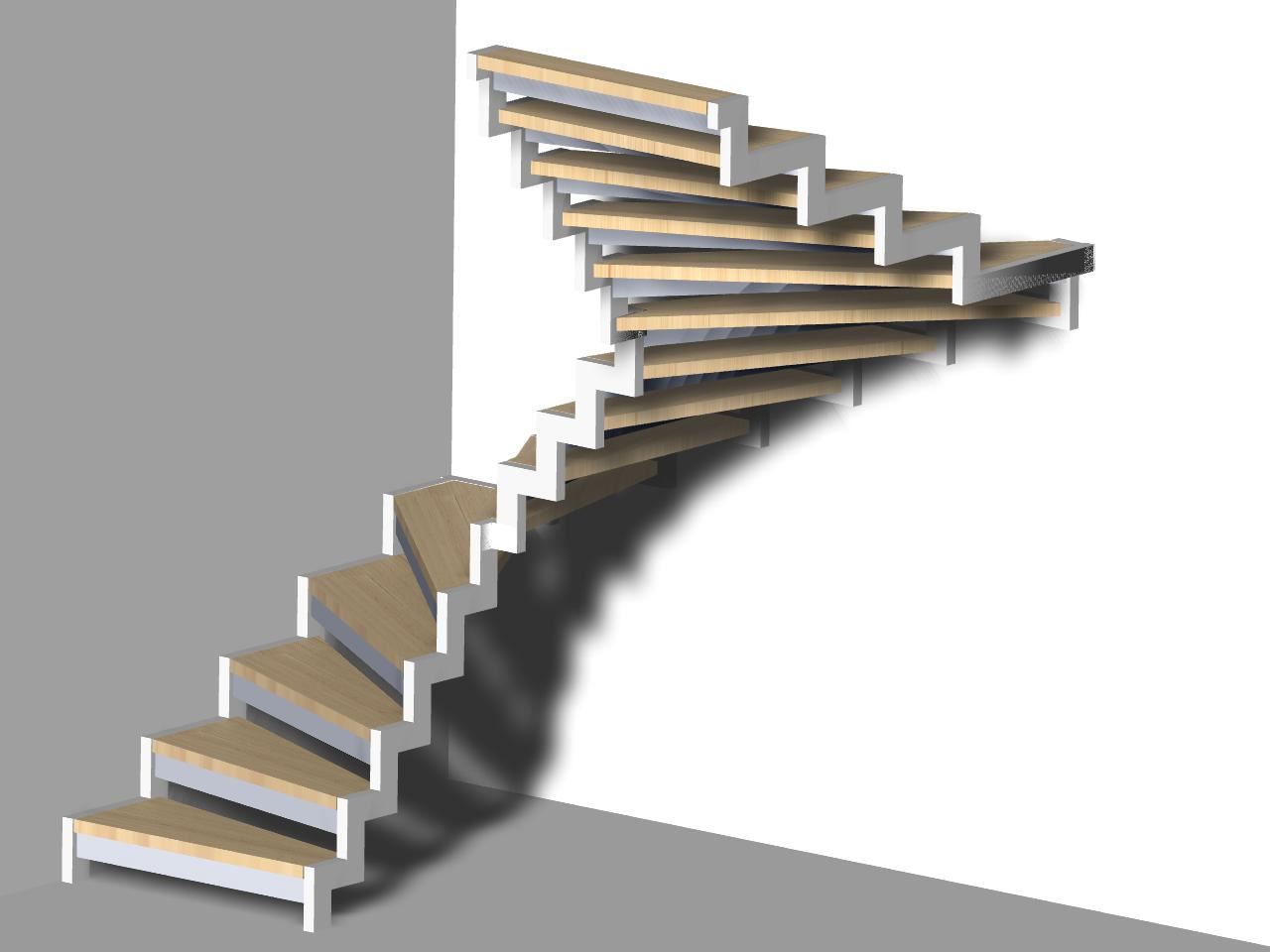

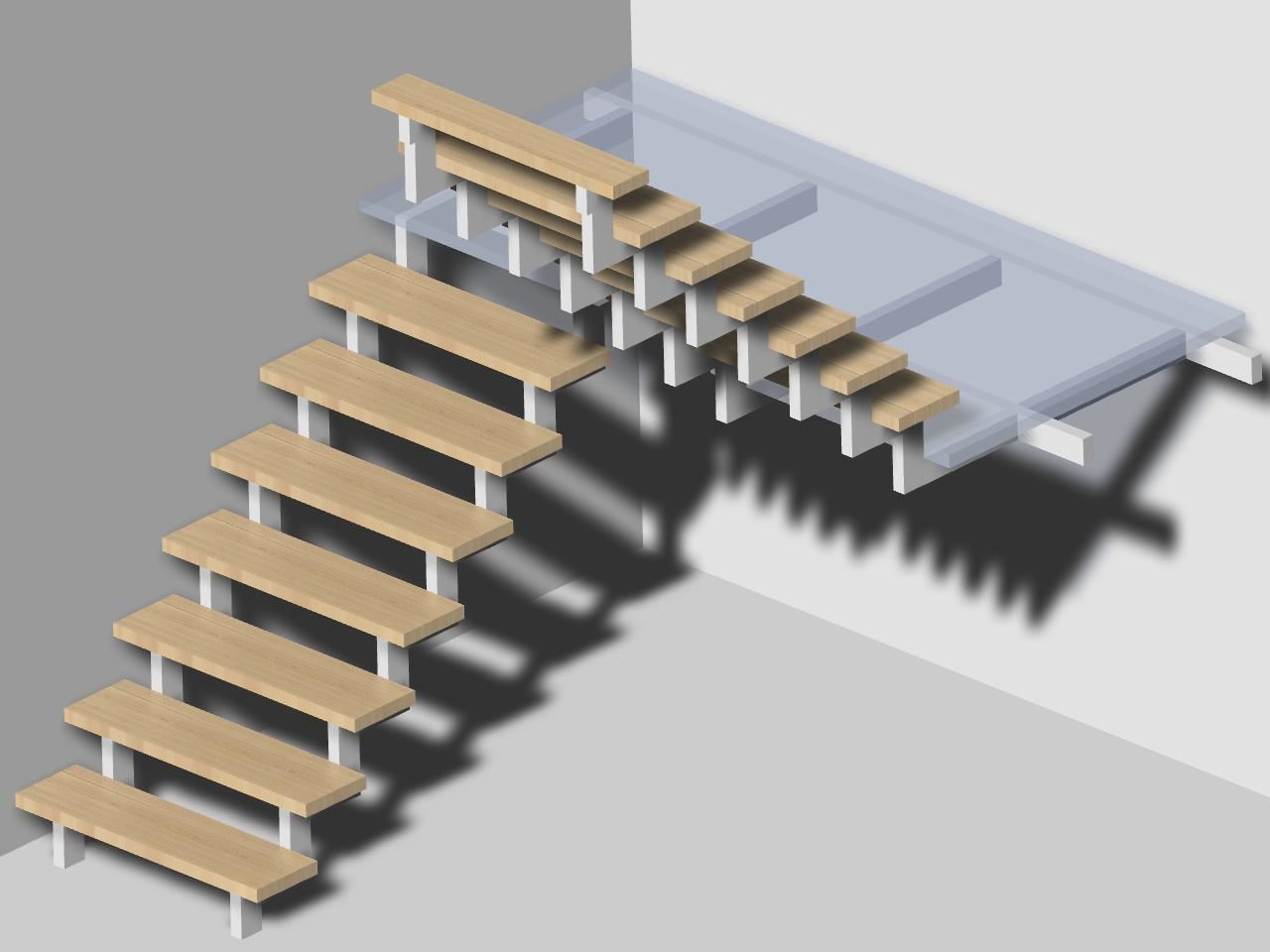

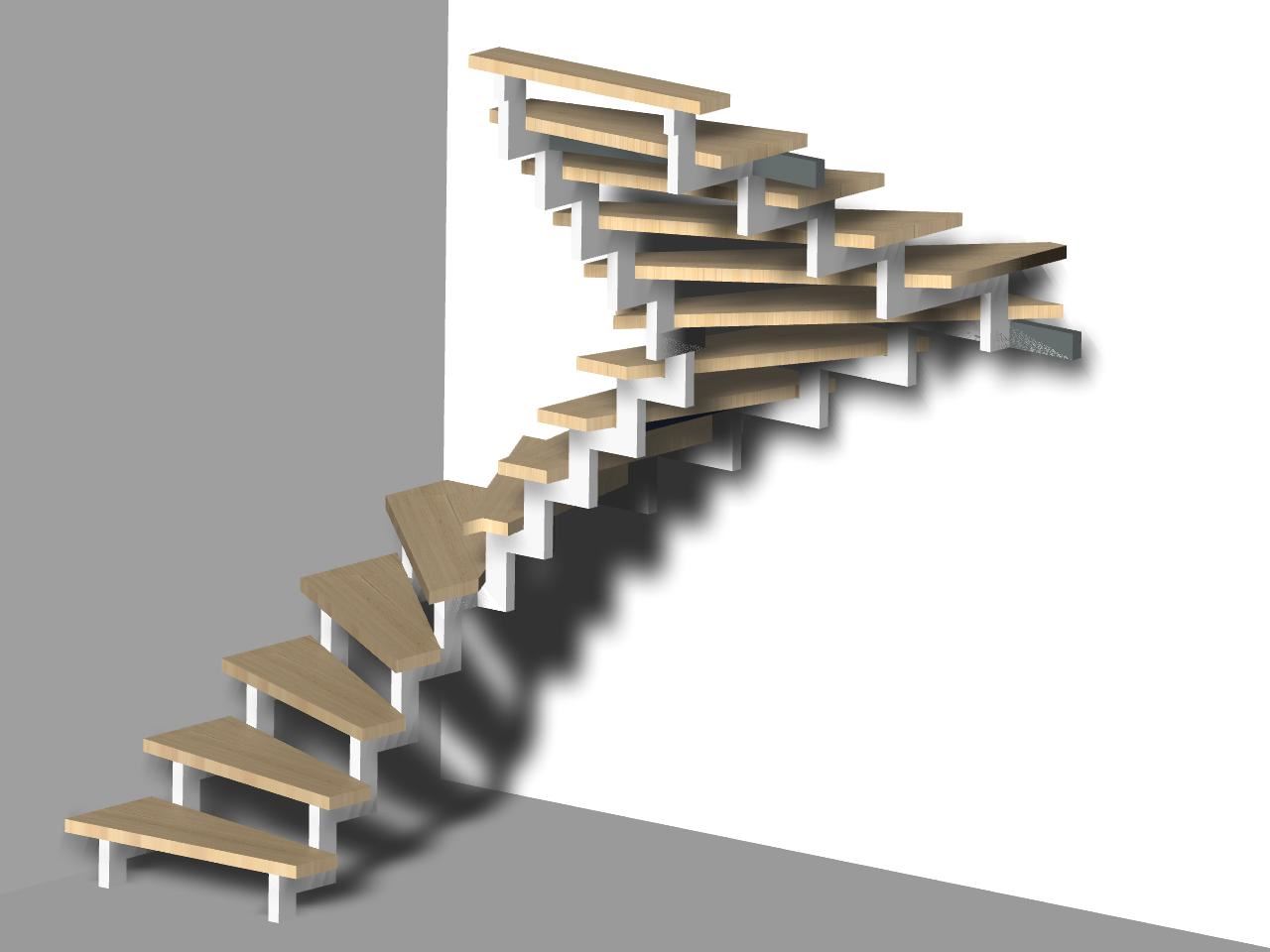

Holmtreppe Beispiele
